幾乎所有與場地布局、安全、衛生、設備位置有關的行業，在申請資質時都需要提交平面圖，常見的包括食品生產許可證、食品經營許可證、醫療器械經營許可證、美容美發場所備案、旅館業特種行業許可證、餐飲服務許可、藥品經營許可證、危險化學品經營許可等。
食品類企業平面圖要標出原料區、加工區、包裝區、成品區的分布，而旅館、足浴店或娛樂行業的平面圖要清晰顯示出包間、前臺、安全通道的位置，不同資質要求不同，但共同點是必須體現出功能分區和動線是否合理。
食品行業最典型，要求布局做到“生熟分開、潔污分流”，如果平面圖上看不出這一點，審核人員就會要求整改，而像美容院或醫療器械經營場所也要通過平面圖看出治療區、儲物區、消毒區是否區分清楚。

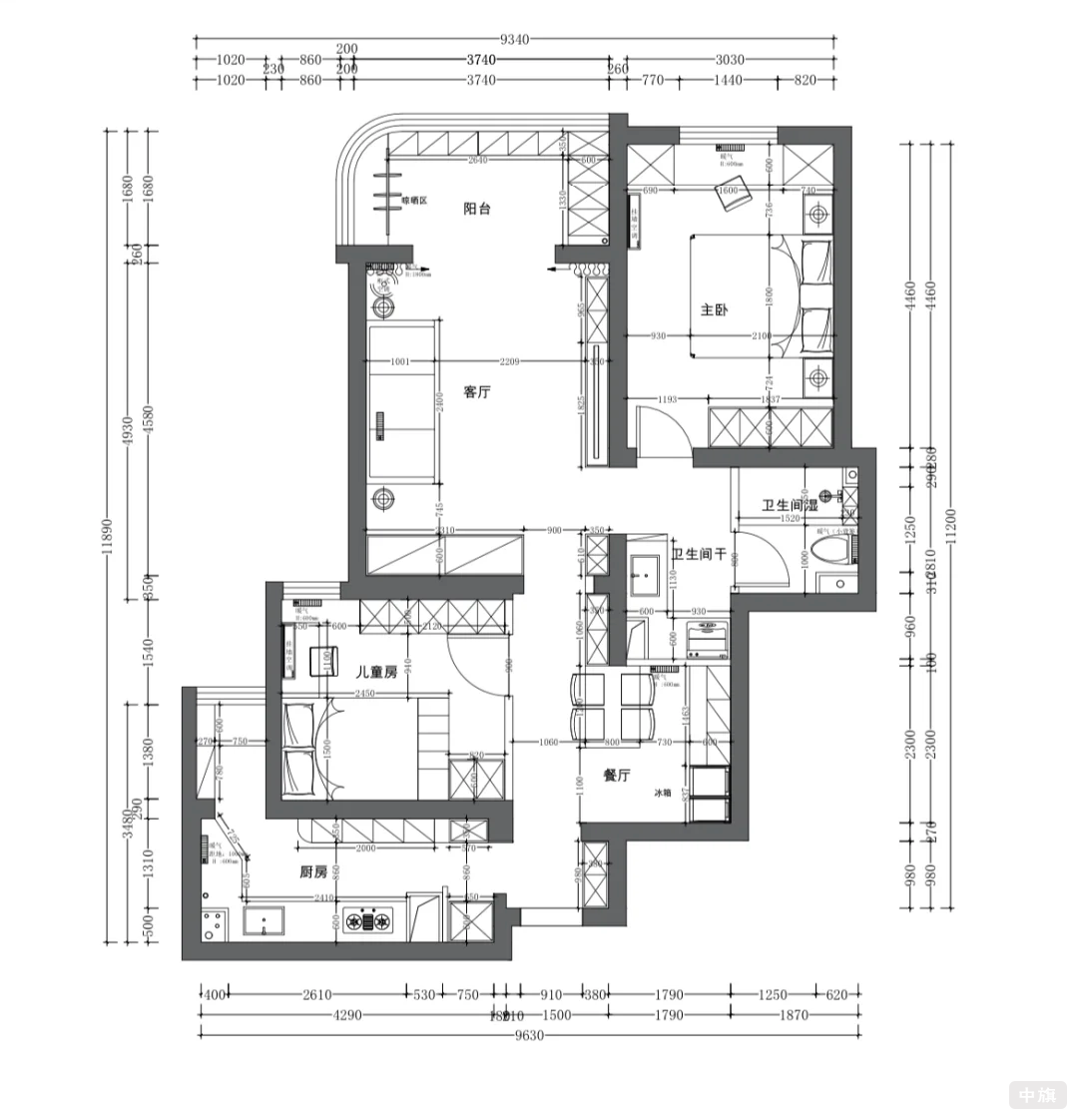

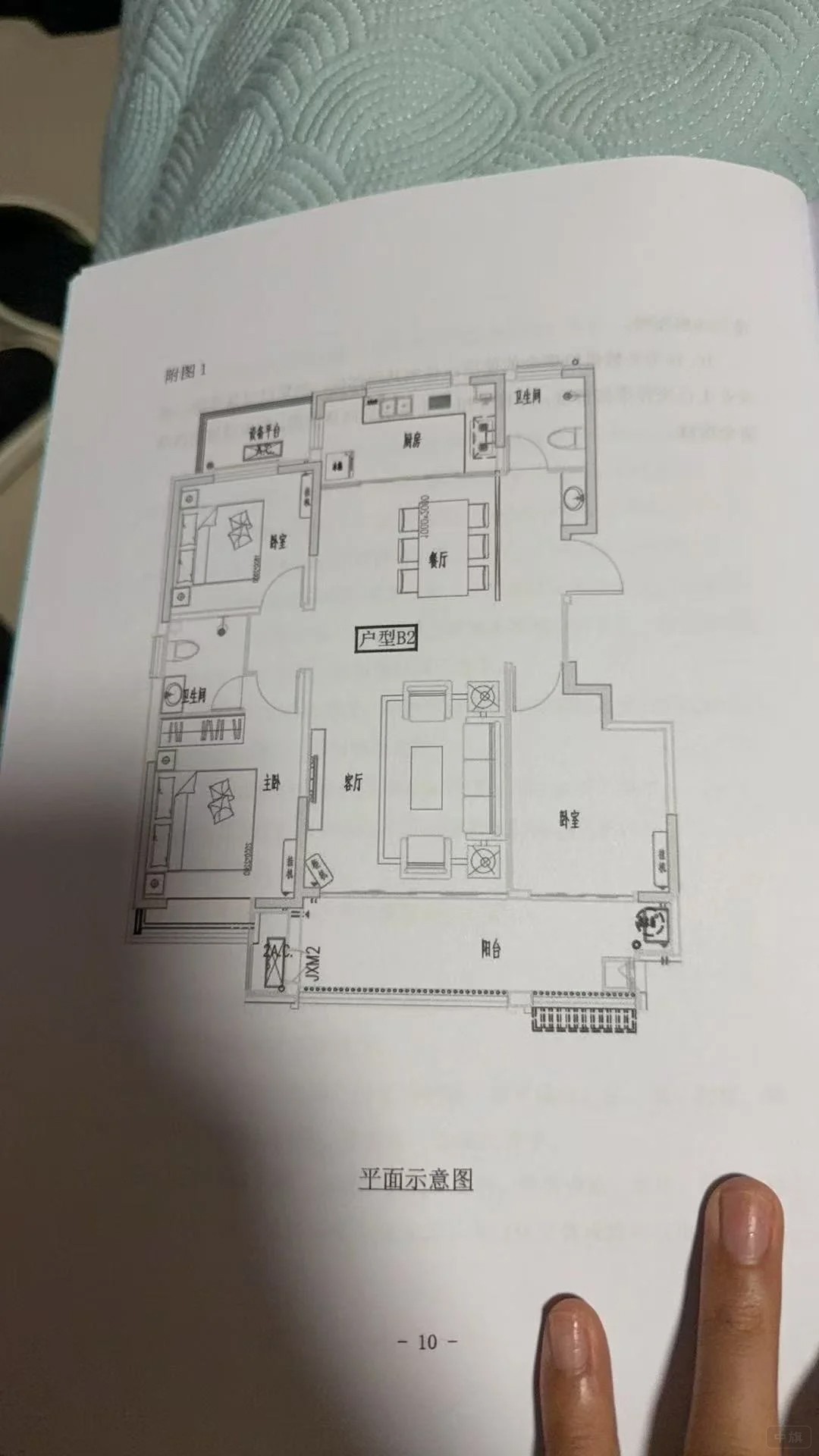

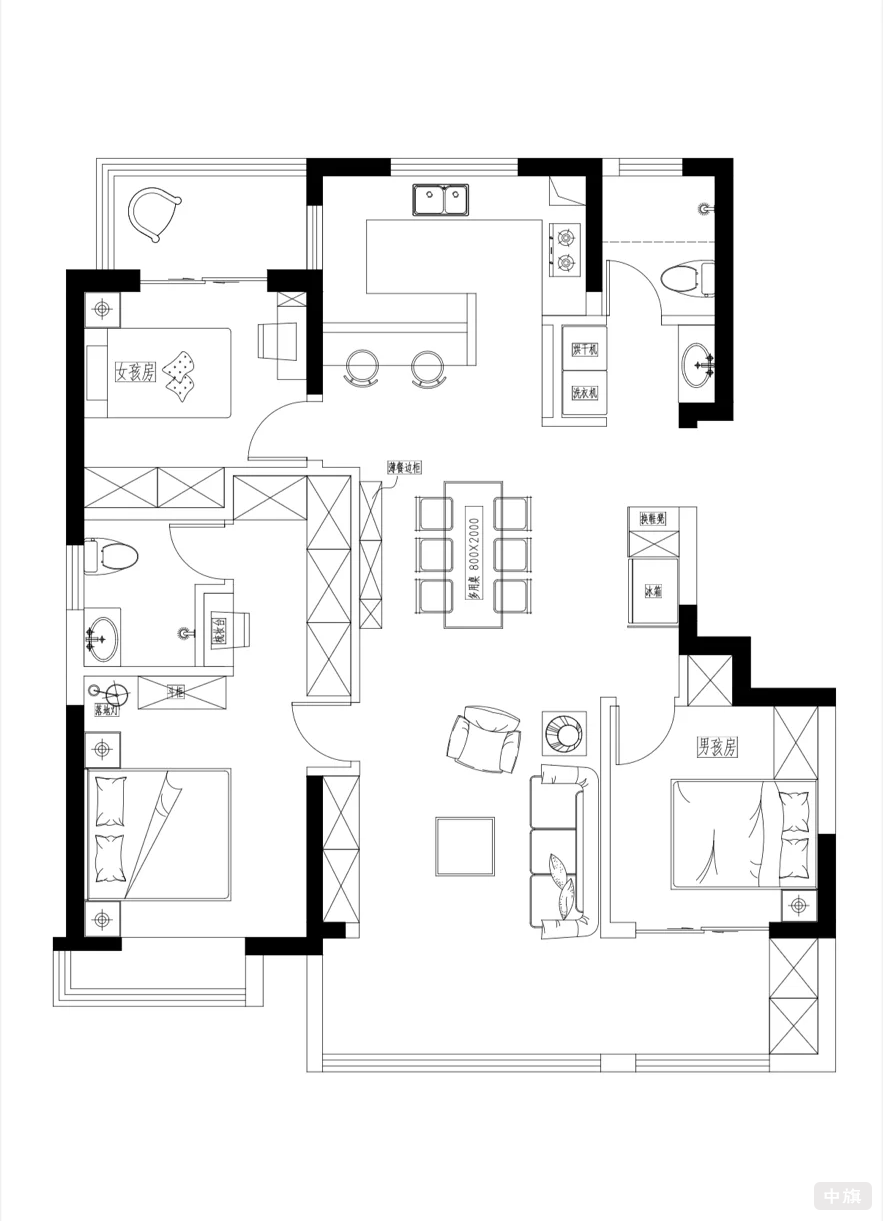

不同資質要求不同，但基本都要包含以下內容：
整體比例與方位標識，要清晰標出比例尺和朝向，方便審批人員了解空間實際大小。
功能區劃分，詳細標明辦公區、生產區、倉儲區、衛生間、更衣室、出入口等位置。
設備布局，標注主要設備的位置、管線走向、水電排污布局等。
安全設施，滅火器、安全出口、監控探頭、應急燈等位置要畫出來。
面積說明，部分資質要求明確每個區域的面積，比如醫療器械經營場所要求倉儲區不少于一定標準。
審批人員不會在企業長期停留，通過一張清晰的平面圖就能了解場地是否符合要求、是否需要整改，對企業來說，提前畫好平面圖還能避免后期因布局不合理而返工裝修，減少成本浪費。
現在大多數審批部門都接受電子版平面圖，格式常見為PDF或JPG，可以請專業設計師繪制，也可以用簡單軟件（如CAD、Visio或草圖工具）制作，但必須比例準確、標注清晰，圖紙要求標注比例、房間名稱、面積和方向，不得手寫潦草。
